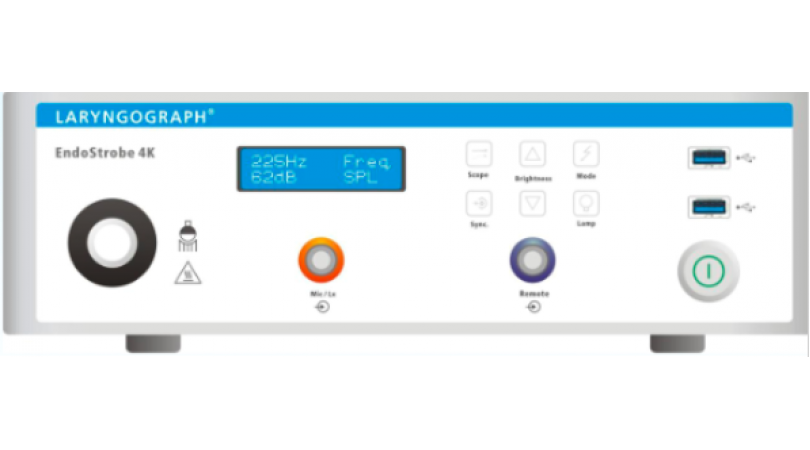

英国 Laryngograph 吞咽评估系统 EndoStrobe

EndoStrobe 工作站可记录同步吞咽生理信号的视像和光纤内窥镜视频。喉镜咽阻抗电极能可靠地跟踪喉抬高和喉放松(GX信号),如照片所示,听诊声音可以被固定在喉部以下皮肤上的小型驻极体麦克风用以接收信号。 EndoStrobe 工作站可记录同步吞咽生理信号的视像和光纤内窥镜视频。喉镜咽阻抗电极能可靠地跟踪喉抬高和喉放松(GX信号),听诊声音可以被固定在喉部以下皮肤上的小型驻极体麦克风用以接收信号。 麦克风贴在喉咙上。 Stroboscopy — Full HD with 10mm Machida tele-laryngoscop and 3CCD HD camera频闪 — 全高清,带10毫米Machida电子喉镜和3CCD高清摄像头。 我们的高质量的内窥镜提供了优质的图像,它们是以蒸压或不可蒸压的形式提供的,并且通过镜头适配器可以连接到雷丁Laryngograph公司提供的任何相机上。内窥镜言语研究系统可以提供广泛的内窥镜-包括灵活的和硬性的喉镜,以及正弦镜和喉的-喉镜。

英国 Laryngograph 吞咽评估系统 EndoStrobe

仪器信息

品牌Laryngograph
分类吞咽评估检测系统
仪器编码英国 Laryngograph 吞咽评估系统 EndoStrobe
地区来源英国
更新时间2026-10-14

技术参数

共 39 条规格记录

功能指标

喉部运动跟踪原理喉咽阻抗电极跟踪喉抬高与喉放松(GX 信号)
听诊声音采集方式由固定于喉部以下皮肤的小型驻极体麦克风接收
频闪触发基频提取方式从 EGG 电极/喉接触传感器实时提取语音基频
同步记录功能支持吞咽生理信号与光纤内窥镜视频同步记录
荧光透视图像采集功能支持(Digital FEES 吞咽评估工作站配置)
咽部通过时间测量功能支持(Digital FEES 吞咽评估工作站配置)
脚踏照明控制功能支持,用于切换恒定光与频闪灯
脚踏记录控制功能支持,可由一名研究人员或临床医生单人完成检查
内窥镜预设调用功能支持,可按不同内窥镜调用预定义的最佳设置
过温保护功能温度过高开启自动保护

性能指标

声音频率范围65–1250 Hz
慢动作速率0.5–2.0 Hz
相位范围0–4000
模拟输入通道数2(Digital FEES 吞咽评估工作站配置,用于 EMG、Gx、听诊、言语、压力等辅助信号)
视频格式1920×1200 50p/60p、1920×1080 50i/60i/50p/60p、PAL、NTSC

硬件配置

系统构成完整 FEES 工作站,配光源、摄像头与柔性鼻咽内窥镜,也可使用现有设备(Digital FEES 吞咽评估工作站配置)
频闪成像配置全高清,配 10 mm Machida 电子喉镜和 3CCD 高清摄像头
吞咽事件识别传感器仅选配支持,视频同步运动传感器(Gx)(Digital FEES 吞咽评估工作站配置)
光源驱动方式LED 驱动电路,光更强、脉冲持续时间更短
光源寿命>10,000 小时
光源色温White
冷却方式散热器风冷
光源接口类型Olympus(可选 Storz、Machida 类型)
视频输入接口HD-SDI、HDMI、DVI、S-VIDEO、CVBS
同步输入接口后面板 2 个 BNC 连接器

软件与数据

计算机平台要求台式机或笔记本 PC(Digital FEES 吞咽评估工作站配置)
视频逐帧查看功能支持,可将数字视频记录到计算机内存后逐帧查看
报告文字模板用于胃镜检查、吞咽和呼吸检测
报告生成格式Microsoft Word(含彩色静态图像)(Digital FEES 吞咽评估工作站配置)
存档介质CD、DVD+/-RW(Digital FEES 吞咽评估工作站配置)
网络存储功能支持
结果共享功能支持医生与专家之间共享结果报告和录像

使用条件

外形尺寸325 mm(宽)× 360 mm(深)× 100 mm(高)
重量6.5 kg
输入电压100–240 V
输入电流4–2 A
电源频率50–60 Hz
电气安全分类Class I, Type BF
医疗器械法规符合性CE Medical Devices Directive 93/42/EEC

相关实验室

以下机构来自本仪器关联论文的作者署名,不代表已确认采购或持有该仪器。

意大利米兰布齐儿童医院

地区:意大利

署名作者:马尔科·吉托、安东尼奥·辛德勒

研究方向:头颈癌、纤维内镜吞咽功能评估、吞咽安全性、放疗相关吞咽障碍

关联论文 1 篇

法国格勒诺布尔阿尔卑斯大学医院

地区:法国

署名作者:劳拉·蒂索、伊哈布·阿塔拉

研究方向:注射填充喉成形术、声门闭合不全、老年喉、声带填充

关联论文 1 篇

米兰大学

地区:意大利

署名作者:马尔科·吉托、安东尼奥·辛德勒

研究方向:头颈癌、纤维内镜吞咽功能评估、吞咽安全性、放疗相关吞咽障碍

关联论文 1 篇

印度新德里哈丁夫人医学院

地区:印度

署名作者:N·N·马图尔

研究方向:接触商、发声障碍、电声门图、视频频闪喉镜

关联论文 1 篇

印度新德里瓦尔德曼·马哈维尔医学院

地区:印度

署名作者:苏妮塔·辛格

研究方向:接触商、发声障碍、电声门图、视频频闪喉镜

关联论文 1 篇

主要部件

暂未收录主要部件

相关论文

共 3 篇;当前显示第 1 页

注射填充喉成形术:结果与决策方案

原文题名:Augmentation laryngoplasty: Results and decision plan

发表年份:2025

作者:劳拉·蒂索;克里斯托尔·法布尔;玛丽-皮埃尔·阿布苏安;保罗·F·卡斯特利亚诺斯;伊哈布·阿塔拉

刊源:World Journal of Otorhinolaryngology - Head and Neck Surgery

DOI 10.1002/wjo2.212
查看论文摘要与书目信息

摘要 · 中文整理:目的:注射填充喉成形术是不同病因所致声门闭合不全患者的一种治疗选择,多种注射材料已被证明有效。本研究考察声带注射填充对声门闭合不全患者发声、吞咽和呼吸的短期影响,并提出一套决策方案。方法:利用病历和手术记录对 2016—2023 年间接受声带注射填充的声门闭合不全患者进行回顾性队列研究。所用注射材料为透明质酸、羟基磷灰石钙和聚二甲基硅氧烷。分析声带填充前后的发声、呼吸、吞咽及喉镜检查结果。结果:共纳入 79 例患者、97 次注射。术前 VHI-10 中位数(IQR)由 21(15–28)改善至术后 16(9–25)(p < 0.001),GRBAS 评分亦显著下降(p < 0.001)。术前呼吸困难指数中位数由 6(0–17)改善至术后 2(0–10)(p < 0.05)。喉镜检查显示声带体积显著改善,吞咽无显著变化。结论:对于声门闭合不全继发的发声障碍,使用多种注射材料的注射填充喉成形术在各种病因中均被证明有效,可显著改善嗓音质量。

原文摘要:Objectives: Augmentation laryngoplasty represents a therapeutic choice for patients who suffer from glottic insufficiency of different etiologies. There have been multiple injectables that have been proven effective. The present study examines the short-term effects of vocal fold augmentation on phonation, swallowing, and breathing in individuals with glottic insufficiency. In addition, a decision plan is also proposed. Methods: Data from medical records and operative notes were used to conduct a retrospective cohort study on patients with glottic insufficiency who underwent vocal fold augmentation from 2016 to 2023. Hyaluronic acid, calcium hydroxyapatite, and polydimethylsiloxane were the injectable materials that were used. An analysis was conducted on phonation, breathing, swallowing, and laryngoscopy findings both before and after vocal folds' augmentation. Results: Seventy-nine patients were included, which represents 97 injections. The median (IQR) preoperative Voice Handicap Index-10 (VHI-10) score improved from 21 (15–28) to 16 (9–25) postoperatively (p < 0.001). The GRBAS scale also significantly decreased (p < 0.001). The median (IQR) preoperative Dyspnea Index score improved from 6 (0–17) to 2 (0–10) postoperatively (p < 0.05). Laryngoscopic findings showed significant improvement in the bulk of the vocal folds. There was no significant change in swallowing. Conclusions: In case of dysphonia secondary to glottic insufficiency, augmentation laryngoplasty using various injectable materials has proven to be an effective option across a range of different etiologies, as it results in significant improvements in voice quality.

关键词:注射填充喉成形术、声门闭合不全、老年喉、声带填充、声带麻痹、声带瘢痕

头颈癌晚期放疗相关吞咽障碍患者的纤维内镜吞咽功能评估(FEES):吞咽安全性、有效性与吞咽障碍表型

原文题名:Fiberoptic Endoscopic Evaluation of Swallowing (FEES) in Head and Neck Cancer Patients with Late Radiation-Associated Dysphagia: Swallowing Safety, Efficacy, and Dysphagia Phenotype

发表年份:2025

作者:马尔科·吉托;弗朗切斯科·莫扎尼卡;温琴佐·波尔皮利亚;卢卡·莫雷利;奥罗拉·宁法;亚历山德罗·塞尔瓦焦;萨拉·罗卡;妮科尔·皮佐尔尼;安东尼奥·辛德勒

刊源:Current Oncology

DOI 10.3390/curroncol32040233
查看论文摘要与书目信息

摘要 · 中文整理:尽管治疗方法不断进步,晚期放疗相关吞咽障碍(late-RAD)仍是头颈癌(HNC)幸存者面临的难题。纤维内镜吞咽功能评估(FEES)是 HNC 人群口咽吞咽障碍评估的首选诊断方法,但现有研究缺乏基于 FEES 的吞咽参数特征描述和表型分类。本研究旨在利用 FEES 描述 late-RAD 头颈癌患者的吞咽安全性和有效性特征,识别不同表型,并探讨安全性与有效性参数间的相关性。回顾性分析纳入 24 例放疗后头颈癌患者,采用液体、半固体和固体三种性状的标准化 FEES 方案进行评估。吞咽安全性用渗透-误吸量表(PAS)量化,有效性用耶鲁咽部残留严重程度量表(YPRSRS)测量,并在队列中归纳出六种吞咽障碍表型。推进障碍是主要表型(92%),其次为咽期延迟(37.5%)和保护障碍(25%),46% 的患者存在多种表型。液体性状下不安全吞咽最常见(62.5%),半固体(会厌谷 82.6%,梨状窝 52.2%)和固体(会厌谷 92.3%,梨状窝 53.8%)性状下残留最常见。各性状下渗透-误吸评分与咽部残留评分显著相关(p < 0.05)。FEES 检查揭示了晚期放疗相关吞咽障碍的不同表型,以推进障碍为主,且安全性与有效性参数显著相互依赖。

原文摘要:Late radiation-associated dysphagia (late-RAD) remains a challenge in head and neck cancer (HNC) survivorship, despite advancements in treatment methods. Although Fiberoptic Endoscopic Evaluation of Swallowing (FEES) stands as the preferred diagnostic approach for oropharyngeal dysphagia assessment in the HNC population, current studies lack a FEES-derived swallowing parameter characterization and phenotypic classification within this specific cohort. This study sought to employ FEES-based assessment to characterize swallowing safety and efficacy profiles, identify distinct phenotypes in HNC patients suffering from late-RAD, and examine potential correlations between safety and efficacy parameters. A retrospective analysis included twenty-four post-radiotherapy HNC patients evaluated using standardized FEES protocols across three bolus consistencies (liquid, semisolid, and solid). Swallowing safety was quantified using the Penetration–Aspiration Scale (PAS), while efficacy was measured via the Yale Pharyngeal Residue Severity Rating Scale (YPRSRS). Additionally, six distinct dysphagia phenotypes were characterized within the cohort. Propulsion deficit was the predominant phenotype (92%), followed by delayed pharyngeal phase (37.5%) and protective deficit (25%), with 46% of patients exhibiting multiple phenotypes. Unsafe swallowing occurred most frequently with liquid consistency (62.5%), while residue was most prevalent with semisolid (82.6% valleculae, 52.2% pyriform sinuses) and solid consistencies (92.3% valleculae, 53.8% pyriform sinuses). Significant correlations were found between penetration–aspiration and pharyngeal residue scores across consistencies (p < 0.05). FEES examination revealed distinct phenotypes in late radiation-associated dysphagia, with a predominance of propulsion deficit and significant interdependence between safety and efficacy parameters.

关键词:头颈癌、纤维内镜吞咽功能评估、吞咽安全性、放疗相关吞咽障碍、吞咽有效性、吞咽障碍表型

视频频闪喉镜与电声门图在嗓音疾病治疗干预中的作用

原文题名:Role of Videostroboscopy and Electroglottography during Therapeutic Intervention in Voice Disorders

发表年份:2021

作者:苏妮塔·辛格;马纳斯维塔·罗伊;N·N·马图尔

刊源:An International Journal of Otorhinolaryngology Clinics

DOI 10.5005/jp-journals-10003-1390
查看论文摘要与书目信息

摘要 · 中文整理:目的:视频频闪喉镜(VSS)和电声门图(EGG)是公认的发声障碍诊断和治疗的重要工具。本研究旨在确定 VSS 和 EGG 在治疗干预前及干预后 3 个月分析声带病变中的作用。材料与方法:这是一项为期 1.5 年的前瞻性观察研究,纳入 30 例符合纳入标准的患者。结果:良性声带病变最常见的病因为急性喉炎(26.7%)。干预后 93.3%(n = 28)的病例声门完全闭合,而初诊时为 40%(n = 12)。治疗干预后平均接触商改善,差异有统计学意义(p = 0.015)。结论:VSS 和 EGG 为嗓音疾病患者的诊断和随访提供了关于声带病变的全面信息。临床意义:导致发声障碍的早期声带病变通过间接喉镜和直接喉镜等常规喉部评估方法可能难以发现。

原文摘要:Aim: Videostroboscopy (VSS) and electroglottography (EGG) are widely accepted essential tools in diagnosis and management of dysphonia. The present study was conducted in order to determine the role of VSS and EGG to analyze vocal fold lesions before and 3 months after therapeutic intervention. Materials and methods: This was a prospective observational study conducted over a period of 1.5 years. Thirty patients were enrolled after fulfilling the inclusion criteria. Results: The most common etiology of benign vocal cord lesions was acute laryngitis (26.7%). Complete glottic closure was seen in 93.3% (n = 28) cases after intervention as compared to 40% (n = 12) cases during initial examination. Mean contact quotient was improved after therapeutic intervention, and the difference was statistically significant (p = 0.015). Conclusion: VSS and EGG provide comprehensive information regarding vocal fold pathology for both diagnosis and follow-up of patients having voice disorders. Clinical significance: Early vocal fold lesions causing dysphonia may not be evident by conventional methods of laryngeal assessment including indirect and direct laryngoscopy.

关键词:接触商、发声障碍、电声门图、视频频闪喉镜
